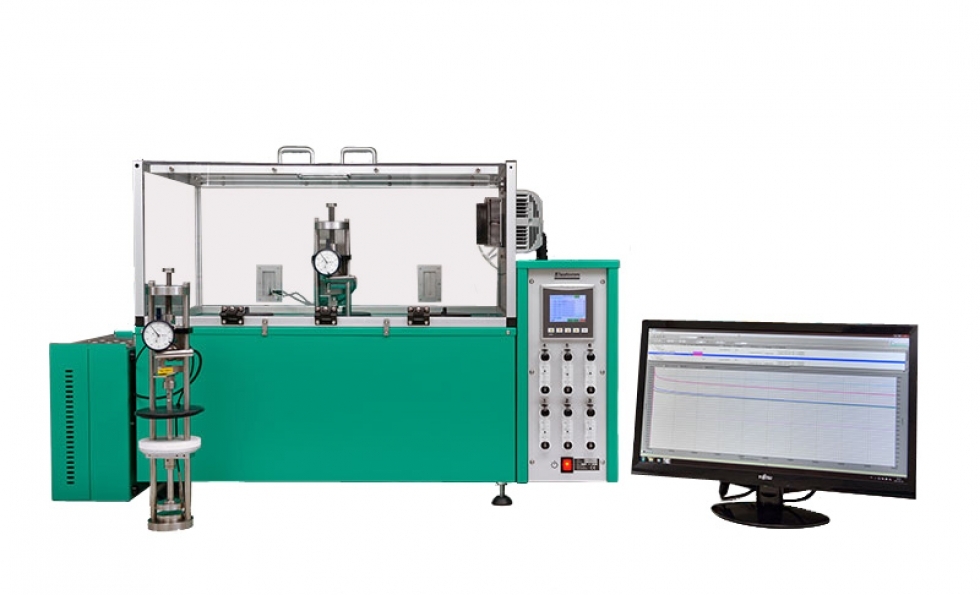

応力緩和試験機
各専用リグ装置を用いて、圧縮応力緩和と引張応力緩和の両試験を連続的に行なうことのできる試験機です。本機は、スウェーデンのエラストコン社が長年の研究の末開発した画期的な試験機で、現在のISO規格の基にもなり、欧州で広く使用されています。また、液体中の圧縮応力緩和試験用リグも用意され、設定試験温度下で直接応力緩和を連続的に測定できます。

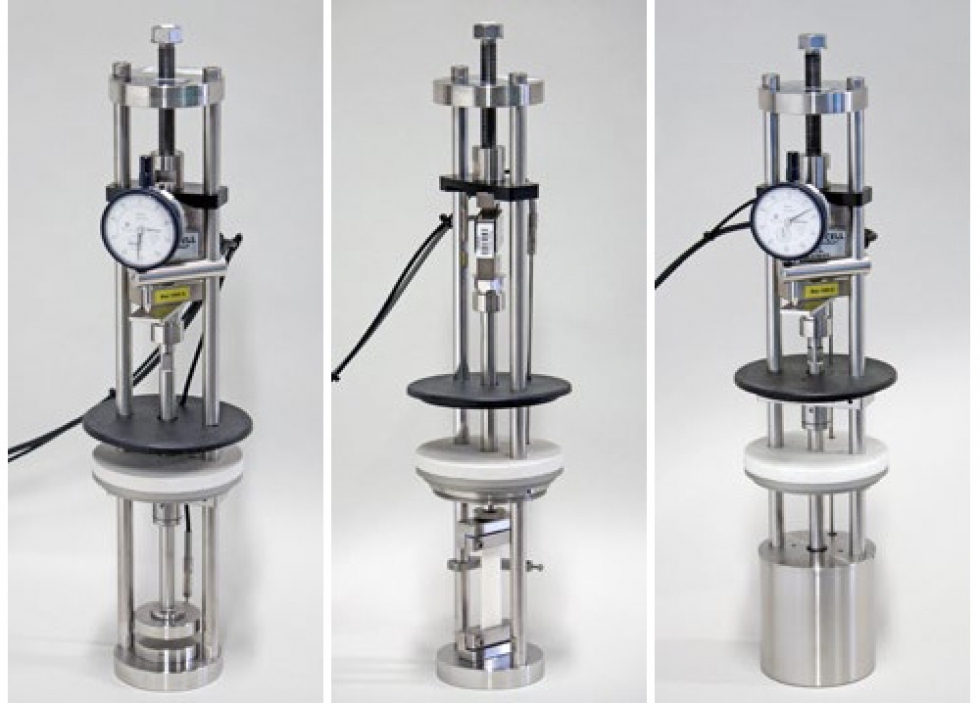

リグ Rig
リグ装置は、圧縮試験用・引張試験用の2種類あります。
液中試験用のカップを装着することにより、液中圧縮試験・液中引張試験を行なうことができます。

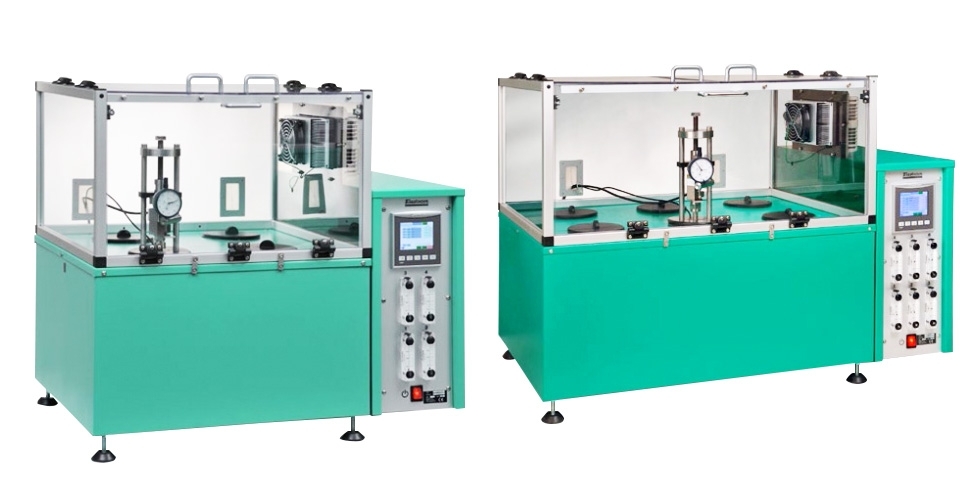

オーブン Oven
各槽完全に独立したセル型オーブンで、複数のリグを長時間一定の温度で安定的に保つように設計されています。
また、熱老化試験用オーブンとして使用することもできます。
EB 21 – 4セル独立温度制御
EB 22 – 6セル独立温度制御
EB 23 – 4セル同一温度制御

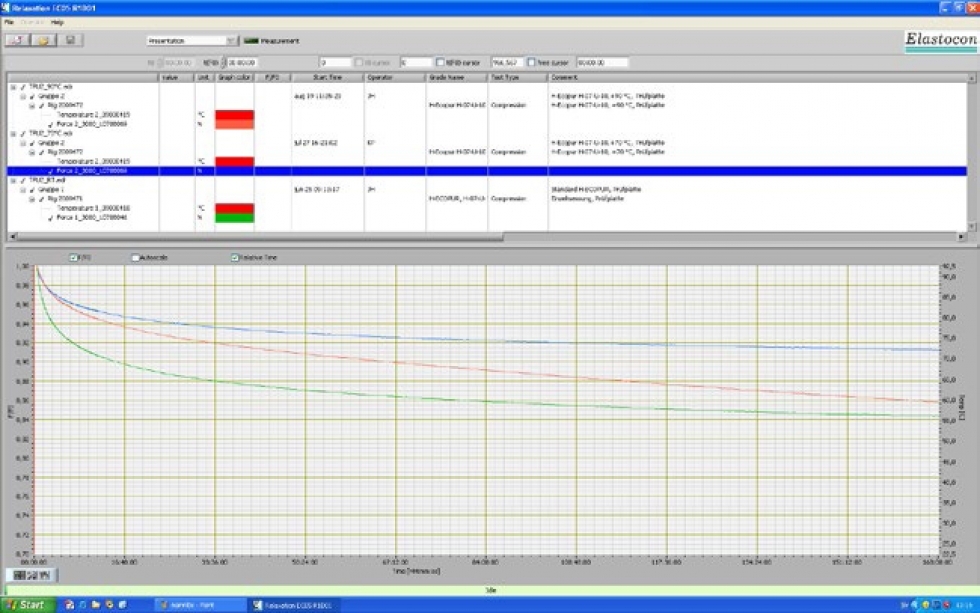

ソフトウェア Software
引張・圧縮応力緩和試験の測定データを、リアルタイムにグラフに表示し、緩和指数F/Foは自動的に計算されます。
測定データは、エクスポート機能を使い、テキストファイルに保存することができます。
圧縮リグ装置の仕様
型式
EB 02
最高使用温度
＋200℃
ロードセルレンジ（N）
500／1,000（標準）／2,000
分解能（N）
0.05／0.1／0.2
精度
±0.1％（フルスケール）
寸法／重量
120x450(mm)／4.5kg
材質
ステンレススチール
温度センサー
Pt 100, 1/3 DIN
対応規格
JIS K6263, ISO 3384
液中カップ対応
〇
圧力カップ対応
〇
型式
EB 02HT
最高使用温度
＋300℃
ロードセルレンジ（N）
500／1,000（標準）／2,000
分解能（N）
0.05／0.1／0.2
精度
±0.1％（フルスケール）
寸法／重量
120x450(mm)／4.5kg
材質
ステンレススチール
温度センサー
Pt 100, 1/3 DIN
対応規格
JIS K6263, ISO 3384
液中カップ対応
×
圧力カップ対応
×
型式
EB 02AP
最高使用温度
＋150℃
ロードセルレンジ（N）
500／1,000（標準）／2,000
分解能（N）
0.05／0.1／0.2
精度
±0.1％（フルスケール）
寸法／重量
120x450(mm)／4.5kg
材質
SS 2343（耐酸性材質）
温度センサー
Pt 100, 1/3 DIN
対応規格
JIS K6263, ISO 3384
液中カップ対応
×
圧力カップ対応
標準付属
型式
EB 02SA
最高使用温度
＋200℃
ロードセルレンジ（N）
500／1,000（標準）／2,000
分解能（N）
0.05／0.1／0.2
精度
±0.1％（フルスケール）
寸法／重量
120x450(mm)／4.5kg
材質
SS 2378（超耐酸性材質）
温度センサー
Pt 100, 1/3 DIN
対応規格
JIS K6263, ISO 3384
液中カップ対応
標準付属
圧力カップ対応
×
引張試験用リグの仕様
型式
EB 02TE
最高使用温度
＋200℃
ロードセルレンジ（N）
100
分解能（N）
0.01
精度
±0.1％（フルスケール）
寸法／重量
120x450(mm)／4.5kg
材質
ステンレススチール
温度センサー
Pt 100, 1/3 DIN
対応規格
JIS K6263, ISO 6914
液中カップ対応
〇
圧力カップ対応
×
型式
EB 02TEHT
最高使用温度
＋300℃
ロードセルレンジ（N）
100
分解能（N）
0.01
精度
±0.1％（フルスケール）
寸法／重量
120x450(mm)／4.5kg
材質
ステンレススチール
温度センサー
Pt 100, 1/3 DIN
対応規格
JIS K6263, ISO 6914
液中カップ対応
×
圧力カップ対応
×
オーブンの仕様
型式
EB 21
温度範囲
+40 ～ +200 ℃
温度制御
+40 ～ +100℃
+101～ +200℃
+201～ +300℃
± 0.5 ℃
± 1.0 ℃
ー
温度センサー
Pt 100, 1/3 DIN
温度制御数
4
セル数
4
空気流速
0.001m/s 未満
空気使用量
4 × 1.3 ℓ
空気置換率
3～20 回／h
寸法・重量
760×715×520 mm ／50kg
本体電源
220～240 V phase 1 50 Hz 又は 110～120 V phase 1 60 Hz
消費電力
900 W
対応規格
JIS K6257, ISO 188 method A, ISO 3384-1 method A
型式
EB 21HT
温度範囲
+40 ～ +300 ℃
温度制御
+40 ～ +100℃
+101～ +200℃
+201～ +300℃
± 0.5 ℃
± 1.0 ℃
± 1.5 ℃
温度センサー
Pt 100, 1/3 DIN
温度制御数
4
セル数
4
空気流速
0.001m/s 未満
空気使用量
4 × 1.3 ℓ
空気置換率
3～20 回／h
寸法・重量
760×715×520 mm ／50kg
本体電源
220～240 V phase 1 50 Hz 又は 110～120 V phase 1 60 Hz
消費電力
900 W
対応規格
JIS K6257, ISO 188 method A, ISO 3384-1 method A
型式
EB 22
温度範囲
+40 ～ +200 ℃
温度制御
+40 ～ +100℃
+101～ +200℃
+201～ +300℃
± 0.5 ℃
± 1.0 ℃
ー
温度センサー
Pt 100, 1/3 DIN
温度制御数
6
セル数
6
空気流速
0.001m/s 未満
空気使用量
6 × 1.3 ℓ
空気置換率
3～20 回／h
寸法・重量
960×715×520 mm ／57kg
本体電源
220～240 V phase 1 50 Hz 又は 110～120 V phase 1 60 Hz
消費電力
1,300 W
対応規格
JIS K6257, ISO 188 method A, ISO 3384-1 method A
型式
EB 22HT
温度範囲
+40 ～ +300 ℃
温度制御
+40 ～ +100℃
+101～ +200℃
+201～ +300℃
± 0.5 ℃
± 1.0 ℃
± 1.5 ℃
温度センサー
Pt 100, 1/3 DIN
温度制御数
6
セル数
6
空気流速
0.001m/s 未満
空気使用量
6 × 1.3 ℓ
空気置換率
3～20 回／h
寸法・重量
960×715×520 mm ／57kg
本体電源
220～240 V phase 1 50 Hz 又は 110～120 V phase 1 60 Hz
消費電力
1,300 W
対応規格
JIS K6257, ISO 188 method A, ISO 3384-1 method A
型式
EB 23
温度範囲
+40 ～ +200 ℃
温度制御
+40 ～ +100℃
+101～ +200℃
+201～ +300℃
± 0.5 ℃
± 1.0 ℃
ー
温度センサー
Pt 100, 1/3 DIN
温度制御数
1
セル数
4
空気流速
0.001m/s 未満
空気使用量
4 × 1.3 ℓ
空気置換率
3～20 回／h
寸法・重量
760×715×520 mm ／50kg
本体電源
220～240 V phase 1 50 Hz 又は 110～120 V phase 1 60 Hz
消費電力
900 W
対応規格
JIS K6257, ISO 188 method A, ISO 3384-1 method A

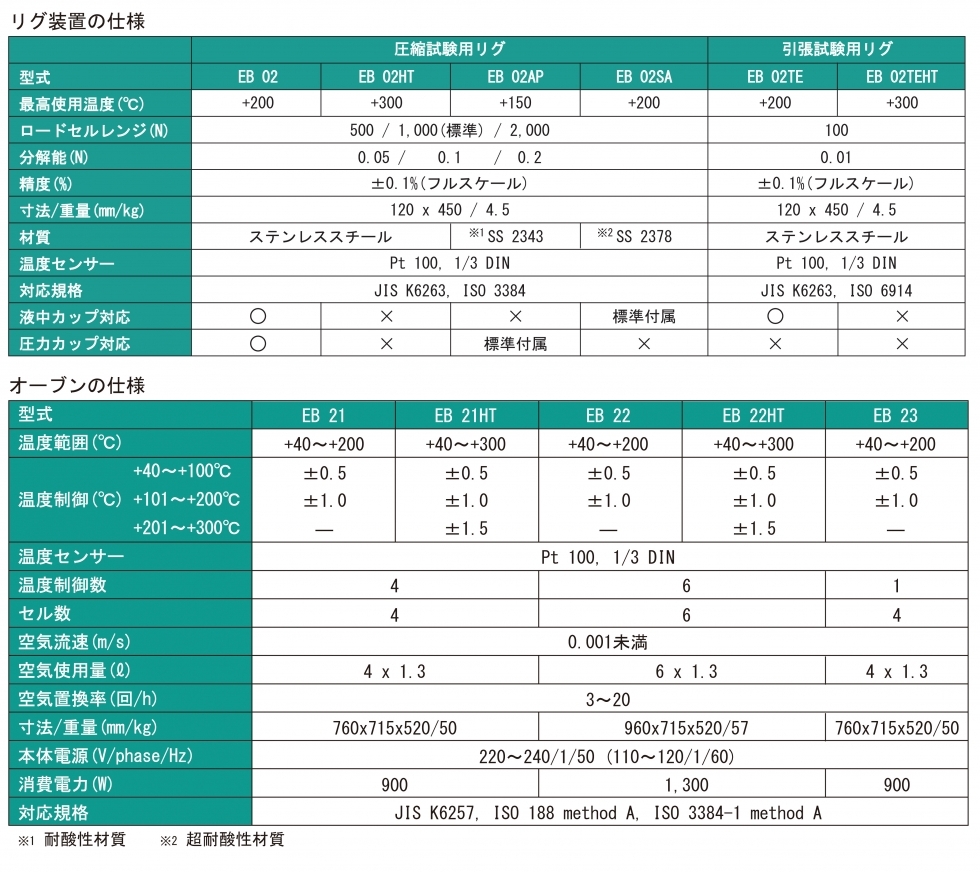

仕様比較表
