万能材料試験機
シングルコラム(1本柱)は多機能かつ小型でありながら、最大荷重5kNまで対応しています。ツインコラム(2本柱、門型)は、広い試験スペースと長いストロークに対応しています。接触式伸び計も対応しています。ゴム、樹脂がメインになります。
シングルコラム
シングルコラムのQC-548M2F万能材料試験機は、多機能かつ小型でありながら、最大荷重容量が5kNまで対応しています。静音設計、高精度で再現性の高い試験結果を得ることができます。 多機能のソフトウェアによる制御と、本体の操作パネルによる制御を選択できます。また、手動ダイヤルにより、試験機のクロスヘッド位置を微調整することが可能です。 ロードセルと伸び計には自己メモリ機能を搭載しており、ロードセルを変更しても、複雑な設定をする必要はありません。
ツインコラム
ツインコラムタイプのQC-546M2F万能材料試験機は広い試験スペースと長いクロスヘッドストロークで、最大荷重容量は20kNあります。サーボモータを採用し、再現性の高い位置制御と高精度の変位読み取りが可能です。さらに、手動ダイヤルにより、クロスヘッド位置の微調整ができます。
各シングルコラム型式の仕様
型式
OC-548M2F
最大荷重容量
5 kN
クロスヘッドストローク
800 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 4 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
500 x 530 x 1,450 mm／80 kg
型式
OC-548M2F延長型
最大荷重容量
2 kN
クロスヘッドストローク
1,100 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 4 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
500 x 530 x 1,800 mm／95 kg
型式
OC-508M1F
最大荷重容量
5 kN
クロスヘッドストローク
800 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 4 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
500 x 530 x 1,450 mm／80 kg
型式
OC-508M1F延長型
最大荷重容量
2 kN
クロスヘッドストローク
1,100 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 4 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
500 x 530 x 1,800 mm／95 kg
各ツインコラム型式の仕様
型式
OC-546M2F
最大荷重容量
20 kN
クロスヘッドストローク
850 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 3 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
1,000 x 580 x 1,510 mm／145 kg
型式
OC-546M2F延長型
最大荷重容量
20 kN
クロスヘッドストローク
1,250 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 3 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
1,000 x 580 x 1,900 mm／170 kg
型式
OC-506M1F
最大荷重容量
20 kN
クロスヘッドストローク
850 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 3 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
950 x 580 x 1,510 mm／145 kg
型式
OC-5406M1F延長型
最大荷重容量
20 kN
クロスヘッドストローク
1,250 mm
位置制御分解能
0.0001 mm
速度範囲
0.0002 ～ 1,000 mm / min
速度精度
0.0002 ～ 3 mm / min（低速モード）
0.05 ～ 1,000 mm / min（高速モード）
0.05 ～ 1,000 mm / min（高速モード）
本体電源
AC200～240V 1-phase 5A
寸法／重量
950 x 580 x 1,900 mm／170 kg

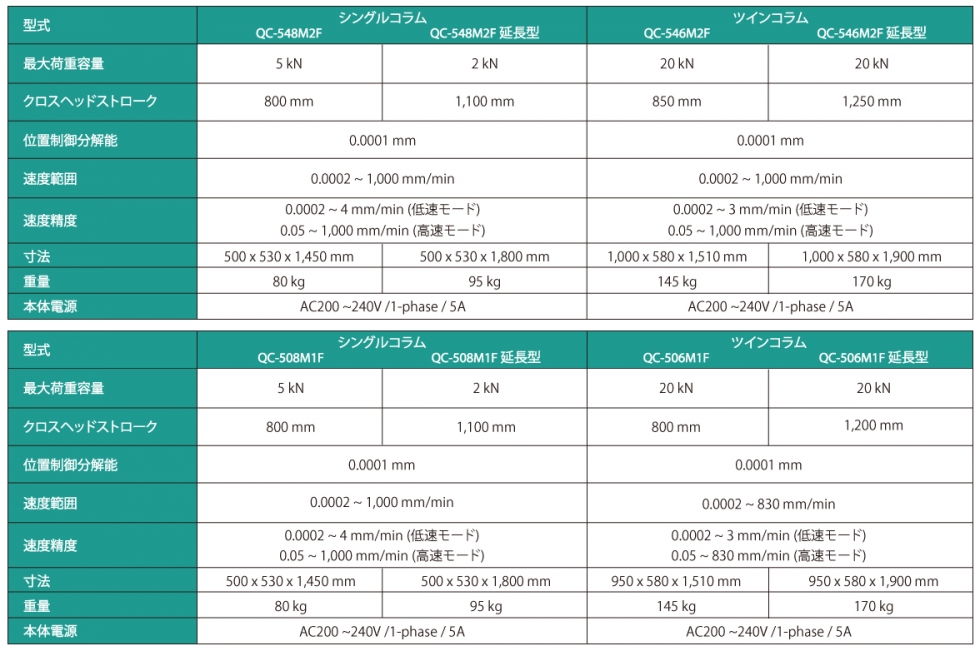

仕様一覧表
